GUIDE D’INSTALLATION DIY - FIXATIONS -
HARNAIS DE RAQUETTES À NEIGE MSR
- SPEED FIX série EVOLUTIVE -
Comment remplacer et moderniser vos fixations
Harnais pour raquettes MSR
Découvrez la qualité supérieure de Simard Sport, spécialiste canadien des fixations de remplacement.
Optez pour le modèle SPEED FIX universelle, une version améliorée de la série EVOLUTIVE, 100 % compatible avec toutes les raquettes MSR pour adultes, sans exception. Nos kits de réparation de harnais de remplacement allient durabilité, confort et performance, tout en offrant une installation simple, rapide et fiable, idéale pour prolonger la durée de vie de vos raquettes à neige..
Modernisez et rajeunir vos raquettes: conçues pour l’hiver québécois, elles offrent une tenue solide, une flexibilité contrôlée et prolongent la vie de vos raquettes
Compatibilité adapté à MSR : La fixation SPEED FIX universelle – série ÉVOLUTIVE offre une compatibilité totale (100 %), sans exception. Elle est conçue pour toutes les grandeurs et pour l’ensemble des modèles de raquettes MSR destinées aux femmes et aux hommes, confirmant son caractère universel, notamment pour les modèles : EVO, REVO, Lightning, Trail, Ascent, Explore, Denali et Classic.
Guide d’installation (DIY): Ce guide vous explique, étape par étape, comment retirer les rivets et remplacer une pièce détachée de manière sécuritaire et efficace, sans endommager les composants. Avant toute réparation, il est essentiel de maîtriser la bonne méthode pour retirer un rivet. Si l’installation vous semble complexe, il est recommandé de faire appel à un professionnel en atelier. Un niveau de base en réparation ainsi qu’une bonne maîtrise des outils sont requis de votre part. Avant de commencer, assurez-vous de travailler dans un espace dégagé et bien éclairé. La sécurité doit toujours être votre priorité absolue.

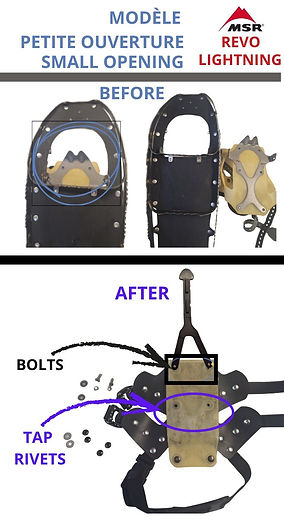

Avant et après
Veuillez lire toutes les étapes avant l’installation.
Consultez nos blogues sur l’entretien et la prévention de vos raquettes à neige.
.jpg)
Commencez les étapes d’installation MSR, simple et sécuritaire
.jpg)
🧰 Liste des outils et du matériel nécessaires
-
-Perceuse électrique ou sans fil
-
-Mèche/foret 3/8" ou 1/4 "
-
-Pince à étau ou pince multiprise
-
-Riveteuse ou tournevis cruciforme (Phillips) pour le montage final
-
-Tournevis plat et cruciforme
-
-Papier abrasif
-
-X-Acto & Ciseau
-
-Lunettes de protection pour prévenir les projections de métal
-
-Gants de travail robustes
-
-Lubrifiant de coupe
-
-Chiffon propre
-
-Surface de travail stable
-
-Poubelle
Avant de commencer, assurez-vous de travailler dans un espace bien éclairé, stable et en toute la sécurité
Étape par Étape
A) Retrait des goupilles
-
Appuyez solidement la raquette sur une surface protégée.
-
Opérer par le dessous de la raquette.
-
Outils nécessaires: Petit tournevis plat et pince à long nez
-
Retirer 4 goupilles à chape, anneaux et rondelles.
-
Retirer la plaquette métallique
.jpg)
B) Configuration et assemblage – Semelle
La conservation de la semelle de l’ancienne fixation dépend de son état et/ou de votre configuration de modèle de raquettes à neige MSR; sa conservation n’est pas obligatoire
-
Avec semelle conservée : retirez les 4 rivets avant, découpez la semelle (le fond) du harnais le long de la plaquette et glissez la nouvelle fixation par l’avant, entre la semelle existante et la plaquette de métal.
-
Sans semelle : retirez les 6 rivets.
-
Consultez les illustrations suivantes pour la suite.
C) Retrait des rivets selon votre configuration choisie
-
Opérer par le dessous de la plaquette.
-
Identifier le trou central du rivet.
-
Bloquer la tête du rivet à l’aide d’une pince-étau afin d’empêcher toute rotation.
-
Lubrifier le trou central du rivet, puis percer à basse vitesse avec une pression constante.
-
Surveiller le risque de surchauffe du métal pendant le perçage.
-
Après le perçage du rivet, retirer la tige.
-
Nettoyer soigneusement les résidus de métal (limaille).
Conseils pro (qualitatifs)
-
Stabilité : mieux vaut une main sur la perceuse et une bonne prise sur la pince-étau.
-
Contrôle : si le rivet commence à tourner immédiatement, arrêtez, resserrez la pince-étau, puis reprenez.
-
Propreté finale: éliminer tous les copeaux métalliques avant de poursuivre l’installation des nouvelles pièces.
Étape par Étape
PROCÉDURE À SUIVRE
D - Si vous conservez la semelle de l'ancienne fixation
-
Retirez uniquement les quatre rivets avant.
-
Découpez la semelle (le fond) du harnais MSR existant le long des deux côtés de la plaquette à crampons.
-
Voir illustrations
-
Glissez la nouvelle fixation par l’avant, entre la semelle existante et la plaque métallique à crampons.
E – Assemblage du devant
-
Insérez les deux boulons, accompagnés de leurs rondelles, par la face supérieure de la semelle.
-
Glissez la nouvelle fixation SPEED FIX sur la plaque métallique (crampons).
-
Positionnez et fixez la butée de bout de pied entre la nouvelle fixation et la plaque métallique.
-
Terminez ce premier assemblage sans serrer complètement les 2 boulons, 2 rondelles et 2 écrous à l'avant.
.jpg)
F – Assemblage du centre
Deux configurations sont offertes selon votre modèle, à ouverture large ou étroite. Veuillez identifier avec précision le kit approprié pour la fixation du harnais aux deux trous centraux. Les deux options sont faciles à installer (voir illustrations).
-
Installation avec rivets à taper, avec rondelles placées sur le dessus de la semelle.
-
ou
-
Installation avec boulons et écrous, avec rondelles positionnées sur le dessus de la semelle.
-
Maintenant, vous pouvez resserrer les boulons à l’avant.
Important :Toujours placer les rondelles sur le dessus de la semelle et éviter un serrage excessif afin de ne pas écraser ni affaiblir les matériaux de souples.
.jpg)
.jpg)

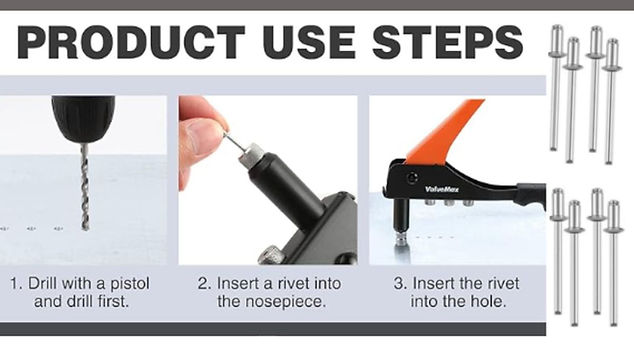

2 Solutions pour remplacer vos anciens rivets
Option 1 – Rivets tubulaires métalliques
🔩 Description: Ce modèle d’origine assure une solidité équivalente à celle d’usine.
🛠️ Installation: S’installe à l’aide d’une riveteuse industrielle pour un maintien durable.
Option 2 – Boulons en acier inoxydable, rondelles et écrous autobloquants + Rivets à taper
🔩 Description SimardSport : Une alternative simple, rapide et durable, compatible avec toutes les marques de raquettes à neige.
🛠️ Installation: S’installe à l’aide d’un tournevis, d’une clé (ou pince) +
+ Rivets à taper et rondelles : s’installent à l’aide d’un marteau
.jpg)
.jpg)
G- Étape finale
-
Aligner les 2 trous de la plaquette métallique avec les 2 trous des railles métalliques
-
Remonter les 4 goupilles à chape, anneaux et rondelles.
Si ces étapes vous semblent complexes, confiez l’installation à notre atelier ProShop de Laval (Québec) pour un résultat fiable, sécuritaire et durable.
Grâce à notre outillage spécialisé et à notre expertise reconnue, vous profitez d’un service professionnel qui prolonge la vie de vos raquettes à neige MSR tout en optimisant vos performances sur les sentiers.
💰 Tarif d’installation 50 $/ paire.
Important : lire attentivement les blogues sur les consignes d’entretien et les précautions d’utilisation des raquettes à neige.
⚠️ Avis de non-responsabilité – Simard Sport: Simard Sport .com ne fait aucune déclaration, promesse ou garantie quant à l’exactitude, la complétude ou la pertinence du contenu de ces instructions d’installation ou de réparation. L’entreprise décline expressément toute responsabilité en cas d’erreurs, d’omissions ou de dommages résultant d’une mauvaise utilisation ou installation des pièces. Aucune garantie, explicite ou implicite, n’est donnée concernant le contenu de ces instructions ni les pièces incluses dans les kits de réparation ou de remplacement.
Merci de votre confiance, L’équipe de Simard Sport .com
